アンコール メンテナンス☆

今回のお客様は、横浜市旭区にお住まいのアンコールのユーザーです。今年のファイヤーサイド社のカタログの表紙と同じホーローのレッドです。
アンコールは、アメリカのバーモントキャスティングス社の代表的な薪ストーブです。
アンコール メンテナンス☆_d0157955_16491692.jpg






アンコールのキャタリティックコンバスター(触媒)のメンテナンスをご紹介いたします。既に他のブログでも書かせていただいているので、ざざっと書いてみます。
アンコール メンテナンス☆_d0157955_16532523.jpg

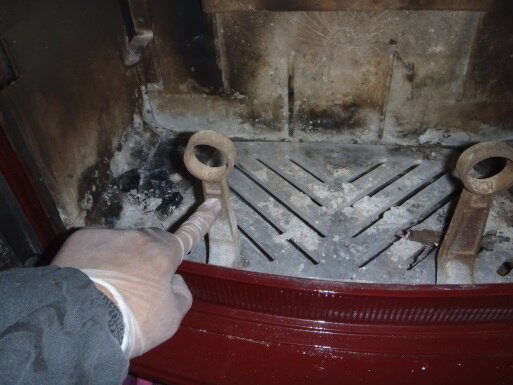

まずは指で示しているアンダイアンを外します。7/16か11mmのソケットレンチで外します。
アンコール メンテナンス☆_d0157955_1656191.jpg






次は、スロートフードを外します。手前にスイングさせて左右どちらかにスライドさせて外します。
アンコール メンテナンス☆_d0157955_16582563.jpg

アンコール メンテナンス☆_d0157955_16583932.jpg






ロアーファイヤーバックを外すために、指で示しているクサビを下からハンマーでコンコン叩いて外します。クサビは左右にあります。
アンコール メンテナンス☆_d0157955_1752694.jpg






ファイヤーバックの上部を手前に引くと倒れて外れます。かなり重たいので注意が必要です。本体がホーローの場合は、ぶつけて割らないように入口の周りを養生をすると取り出しやすいです。
アンコール メンテナンス☆_d0157955_1791450.jpg

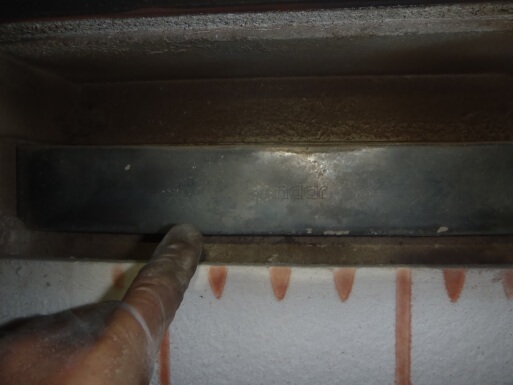

指で示している部分がセラミックボックスのフタです。両手でそぉ~っと引くと外れてきます。
アンコール メンテナンス☆_d0157955_17162727.jpg

アンコール メンテナンス☆_d0157955_17164698.jpg






すると、キャタリティックコンバスターの登場です。この部分もそぉーっと引っ張り出します。特にハニカム状のセラミック部分はもろいので注意が必要です。灰が積もっているので刷毛などできれいにします。ご使用の状態、頻度にもよりますが、ハニカム部分がボロボロだったり、3~4シーズンでの交換をおすすめします。
アンコール メンテナンス☆_d0157955_1719754.jpg

アンコール メンテナンス☆_d0157955_17191937.jpg

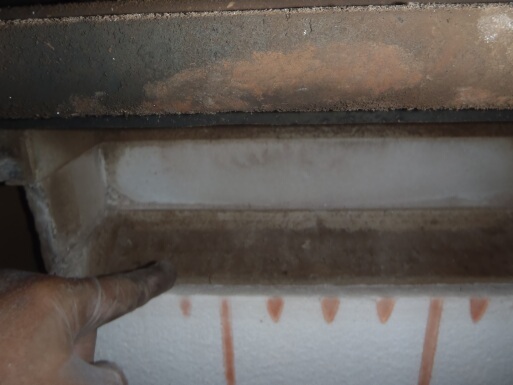

コンバスターが入っていた部分の灰も取り除きます。セラミックボックスは麩菓子みたいな感じなので、そぉ~っと扱ってください。
アンコール メンテナンス☆_d0157955_17251462.jpg

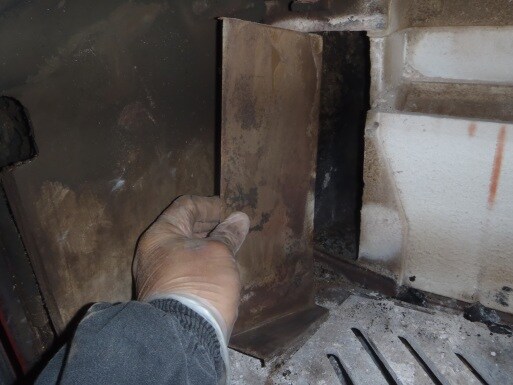

次は、この部分を外します。左右にあります。(ヒートデフレクター)
アンコール メンテナンス☆_d0157955_17275635.jpg

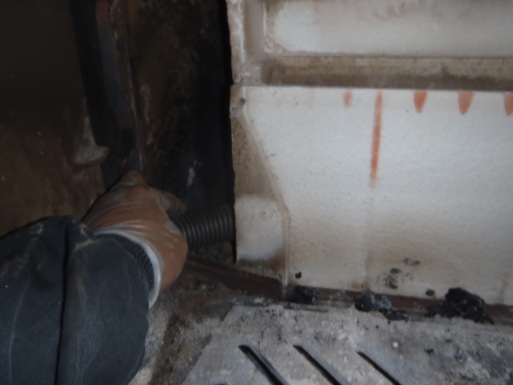

セラミックボックスの中はトンネルになっていて、そこにも灰や劣化したセラミックが堆積しているので慎重に吸引します。
アンコール メンテナンス☆_d0157955_1729508.jpg






吸引後のトンネル部分です。赤い矢印の突起は2次空気サーモスタットです。
アンコール メンテナンス☆_d0157955_17314664.jpg

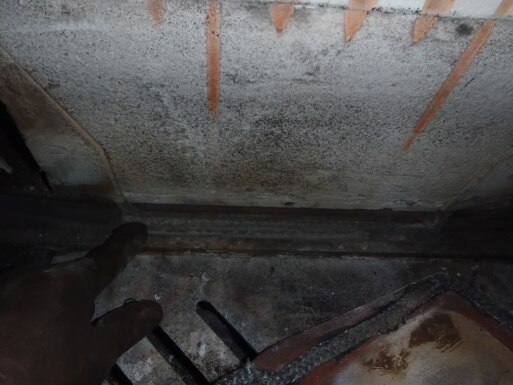

キャタリティックコンバスターを元の位置に戻したら、ロアーファイヤーバックを戻すために指で示している溝をきれいに掃除します。セメントが残っていたりすると手こずります。後は、外した手順と逆の手順で組んでいきます。ロアーファイヤーバックがきっちり収まっていないと、スロートフードが入らないので注意してください。
アンコール メンテナンス☆_d0157955_173564.jpg

アンコール メンテナンス☆_d0157955_1738127.jpg






フロントドアが少し傾いているので調整します。
アンコール メンテナンス☆_d0157955_17395356.jpg

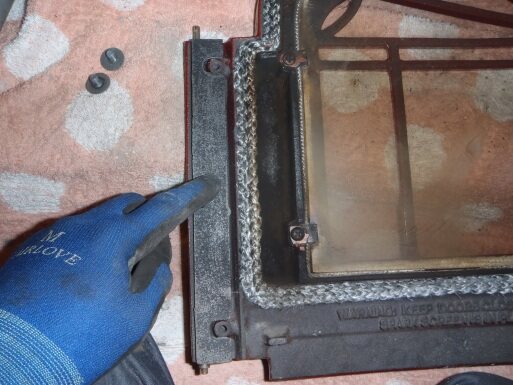

この部分を外します。
アンコール メンテナンス☆_d0157955_1740156.jpg






銀色のドアヒンジピンが上下にあるので、これをいじって微調整します。
アンコール メンテナンス☆_d0157955_1741498.jpg






こんな感じです(∩_∩)v
アンコール メンテナンス☆_d0157955_17431682.jpg






1年に1度の煙突掃除をおすすめ致します。
